摘要：针对目前的电源普遍存在输出恒定、精度较差的问题，设计了一种基于单片机的新型数控直流电源。主要分为电源模块，单片机控制模块，数码管、按键模块和PWM波输出驱动模块这4部分。首先通过键盘输入预期的电压值，单片机根据输入值输出不同占空比的PWM波，控制可控稳压芯片LM317的输出，输出结果在数码管上显示。在整个系统中，由专门的电源稳压模块提供稳定电压以减小误差。输出电压范围为0．00～15．00V，电流范围0．1 A，误差不超过5％，具有使用灵活、精度高、工作稳定，成本低的优点，适宜推广使用。
关键词：电源；单片机；ATC51；数控：PWM波
在各种电子设备中，电源是一种必不可少的仪器。随着科技的进步，电子设备逐渐综合化，复杂化，对电源部分使用的灵活性和精度都提出了更高的要求。
目前所用的电源大多是只有固定电压输出(例如常用的有：±5 V、±12 V或±15 V)，其缺点是输出电压不可人为地改变，输出精度和稳定性都不高；在测量上，传统的电源一般采用指针式或数字式来显示电压或电流，搭配电位器调整所要的电压及电流输出值。若要调整精确的电压输出，须搭配精确的显示仪表监测；又因电位器的阻值特性非线性，在调整时，需要花费一定的时间，而且会产生漂移。市场上销售的数字可调电源成本较高，使用也不方便。
针对这一现象，本文提出了一种基于AT98C51单片机的新型数控直流电源。
键盘输入控制输出电压值，数码管显示输出电压值。输出电压范围0．00～15．00 V，电流范围0～1 A，输出电压的精度为百分位，误差小于0．5％。具有使用灵活，精度高，工作稳定，成本低的优点，适宜推广使用。
1 硬件电路组成及工作原理
1．1 系统硬件结构

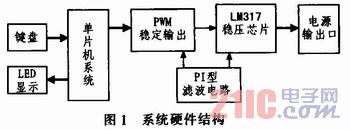

系统硬件结构如图1所示。系统分为电源模块，单片机控制模块，数码管、按键模块和PWM波输出驱动模块4部分组成。电源模块主要由外接不可控电源和二级滤波电路组成PI型滤波电路；单片机控制模块主要由AT98C51单片机及其外围电路组成；数码管、按键模块包括数码管显示部分和键盘输入部分；PWM波输出驱动模块主要由稳压芯片LM317，三极管及其配套电路组成。本数控直流电源通过按键控制单片机产生PWM信号驱动级(三极管)的线性放大，来控制稳压芯片LM317的ADJ控制端口，通过调节其占空比对电容进行充放电实现能量转换，从而调节输出电压，最后通过数码管显示。各部分的电源由电源模块提供的稳压输出提供。本系统还可以通过串行口实现上位计算机和数字电源之间的通讯，人机交互图形用户界面(GUI)可以是设计人员按照计算机屏幕上的指示的步骤，通过选择参数来对电源电压，电流阀值与响应，软启动，容限，环路补偿的功能的管理工作，也可以通过按键来设定。
1．2 电源模块

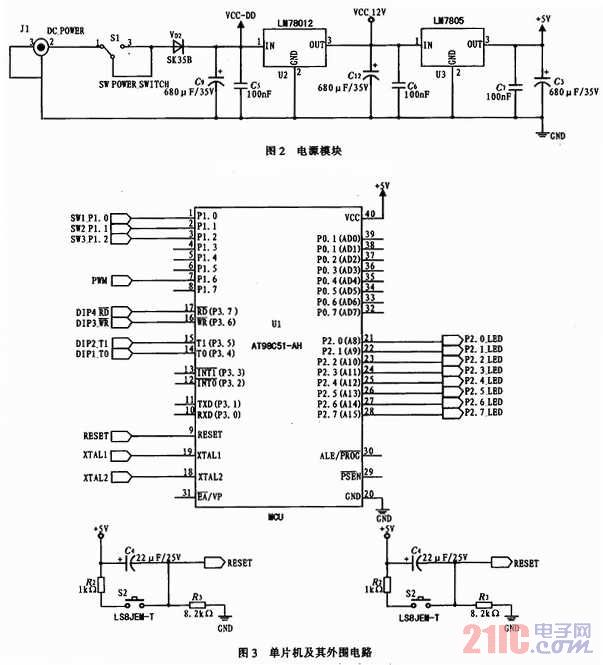

电源模块是通过外部输入20 V的不可控电压输入，经过稳压管系统提供电源保证。LM78012是12 V的稳压芯片，输出12 V的稳定电压，提供给输出驱动模块LM317的输入级。LM7805是5 V的稳压芯片，提供稳定的5 V电压，提供给单片机的电压输入端。VD2为二极管串入，起保护作用，防止输入反极性时烧毁电路芯片。C9，C5，C12n，C6，C7，C3为滤波电容，阻值如图2所示，组成PI型二阶滤波电路，消除电源纹波的干扰影响。

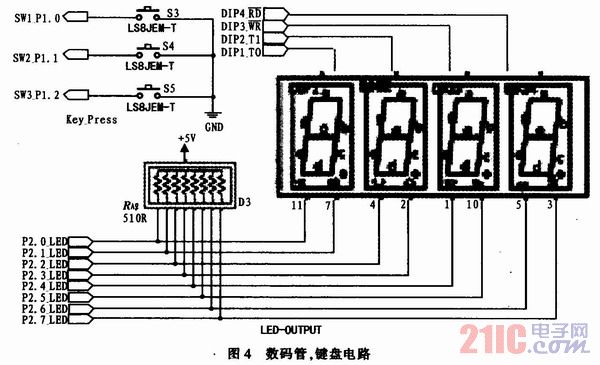

按键模块：用于外界输入设定电源初值与调节输出使用。S3为电压增加按钮，每按一下输出电压值增加0．01 V；S4为电压减小按钮，每按一下输出电压减小0．01 V；S5为备用按键。
1．5 PWM驱动输出模块

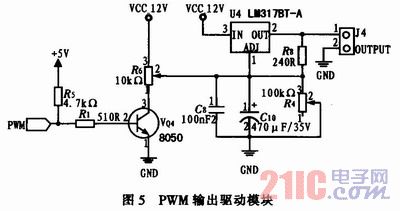

PWM为脉宽调制技术，不同的占空比来控制目标的动态变化，通常在线性调节、输出调节、电压调整以及电机控制方面都有很大的应用。如图5所示，此模块为电源核心模块。R5为上拉电阻，R1为限流电阻，为三极管基极提供稳定的PWM波型，起到稳定PWM输出的作用。风将三极管集电极输出的放大电流转化为电压，同时与高精度可控稳压芯片LM317的控制端ADJ和电容C10相接。通过对电容C10进行充放电实现能量转换，控制输出可调ADJ调节端口，即达到通过调节PWM波占空比来控制输出电压的目的。
PWM波占空比的改变，即改变稳压回路的三极管的导通时间及导通状态。以占空比从50％～100％的增加来举例说明。当占空比增加，三极管在一个周期内导通时间减少，C10充放电频率加快，放电时间减小，控制端输入电流增大，输出电压增大。本电源设定占空比范围即为50％～100％。
调节R6可以调节输入控制电压最高值的大小与最小值的范围。C8与C10均作为滤波电容，滤除高噪声，R8与R4为分压电阻，用于配合R6来校正输出值。其大小根据不同使用要求而定。
2 系统软件设计

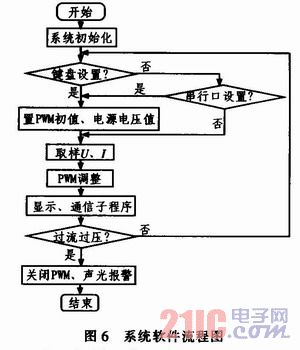

系统的主要任务是根据按键的输入值，通过单片机控制输出PWM波占空比的改变，控制三极管的导通时间和导通状态，进而达到控制可控稳压芯片LM317输出电压的目的。系统软件设计的重点在于单片机的编程。系统主程序流程如图6所示。

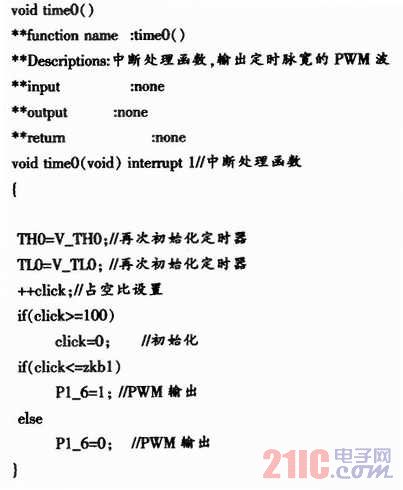

单片机编程主要包括初始化程序，键盘处理程序，外部中断程序和PWM波输出程序等。初始化包括硬件的初始化和定时器的初始化；键盘处理程序主要包括键盘扫描和防抖动；外部中断程序起保护电路的作用；产生PWM波采用中断延时配合循环指令。
系统工作流程为：单片机上电复位，初始化系统内部定时器寄存器，固定输出的PWM管脚，系统按键值，通过内部定时器定时产生定器最小的中断时间，通过按键扫描程序检测需要输出的电压值和变量累加到达输出不同要求的占空比的方波，以控制稳压芯片控制管脚，并通过LED显示扫描程序显示实际输出电压值。
4 结束语

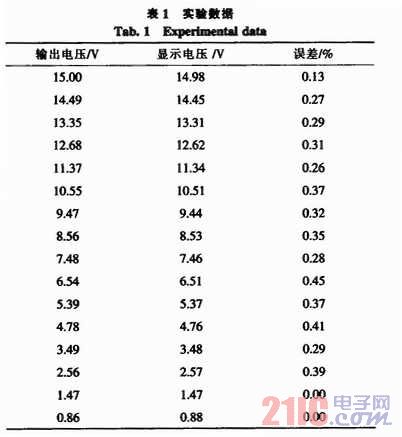

本文设计了一种基于ATC51的新型高精度数控直流电源以解决传统数控直流电源价格昂贵，误差较大的问题。本电源通过键盘输入值控制单片机输出不同占空比的PWM波，进而控制可控稳压芯片LM317的输出。在整个系统中，由专门的电源稳压模块提供稳定电压以减小误差。输出电压范围为0．00～15．00 V，电流范围0～1 A，误差不超过5％，具有使用灵活，精度高，工作稳定，成本低的优点，适宜推广使用。
